電子觸摸屏無塵車間設計

發布時間:2021-09-19
已有 10011 家企業看過

電子觸摸屏無塵車間工程設計施工:CDA、廢排氣、一般排氣、消防報警、弱電監控。

一、無塵車間室內空氣質量主要參數規定:

1、溫度濕度規定:溫度一般為23+2℃,空氣濕度為55+5%。

光電觸控屏相關

2、空氣清新量。因為電子觸摸屏無塵車間內工作人員比較多,能夠依據下列標值應取以下的高值:非單邊流清潔潔凈室生產車間總送排風量的10-30%;賠償房間內排風系統和維持房間內正壓力值所需的空氣清新量;確保房間內每個人每鐘頭的空氣清新量≥40m3/h。

1


3、排風量大。以便考慮無塵車間內的潔凈度等級及濕熱均衡,必須很大的送排風量,就300平米的生產車間,吊頂高度為2.5米的,如果是萬級無塵車間,送排風量就必須300×2.5×50=37500M3/h的送排風量(換風,是≥50/h);

4、壓力差:主生產車間對鄰近屋子≥5Pa

5、均值風力:100級:0.30.5m/s;

6、噪音≤65dBA);

7、光照強度≥300LX


7

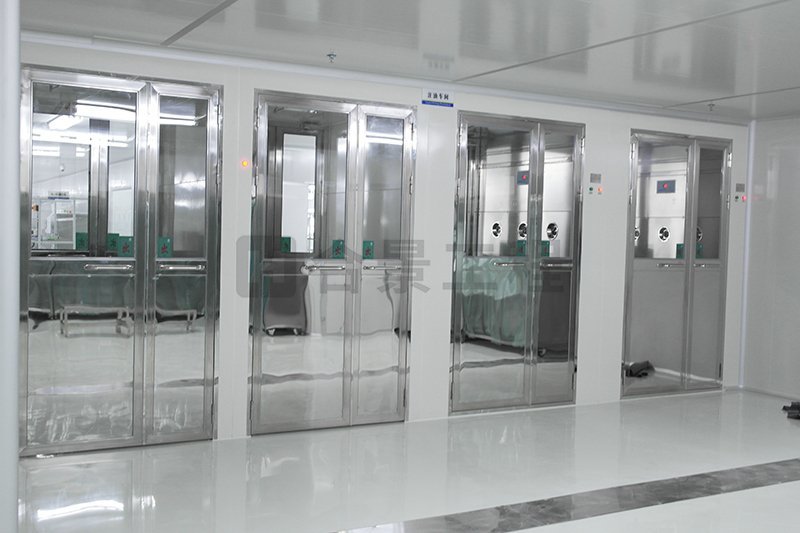

二、人工風淋

1、工作人員清潔;

2、無塵車間通道設不銹鋼風淋室。貨品出入設貨淋室或是不銹鋼傳遞窗等貨運物流安全通道;

3、不銹鋼風淋室,應按較大班人數30人物關系一臺。凈化室工作人員超出五人時,不銹鋼風淋室一側應設單邊旁通閥門;

4、不銹鋼風淋室的進、外出不可另外打開,應采用連鎖加盟控制方法;

5、氣體潔凈室等級為5級或嚴于5級的豎直單邊流凈化室,宜設氣閘室。

2


三、貨運物流

1、電子無塵車間內的機器設備和原材料進出口,應單設,并應依據機器設備和原材料的特點、特性、樣子等設定清潔專室及相對的物凈設備。

2、原材料清潔室與凈化室中間應設定氣閘室或不銹鋼傳遞窗。

四、負壓差

1、不一樣級別的凈化室中間的負壓差應大于5Pa

2、凈化室  和非凈化室中間的負壓差應超過5Pa;

3、凈化室與戶外的負壓差應超過10Pa

五、清潔基本原理

氣旋→初效清潔→增濕段→加溫段→表冷段→中效過濾器清潔→離心風機排風→管路→高效率清潔出風口→吹進屋子→帶去浮塵病菌等顆粒物→送風百葉窗簾→初效清潔

1584091256803991


六、構造原材料

1、凈化車間墻、頂板才一般多選用50毫米厚的夾心彩鋼板,其特性為美觀大方、剛度強。角與角以前的拼湊采用弧形聯接,宜清理,合乎GMP規定。

2、環氧地坪:可選用3mm/2mm環氧樹脂膠或者PVC環氧地坪,電子器件廠房車間采用防靜電地坪漆。

3、送回風管道用熱渡冷軋鋼板做成,貼清潔隔熱保溫效果非常的好的阻燃性型PF聚氨酯發泡塑料板材。

4、高效過濾器用不銹鋼板架構,美觀大方清理,沖孔網板用噴漆鋁合金板,不銹蝕不粘塵,宜清理。
