中試車間潔凈廠房設計布局及建造方案

發布時間:2022-07-22
已有 11185 家企業看過

       廠房中試車間也是中間試驗的簡稱,也分為多功能車間、小試車間。科技成果產業化的成敗主要取決于中試的成敗,中試車間是科研成果走向生產的橋梁,中試車間主要考察反應規模放大后反應的規律,產品的產率,以及反應器是否能正常運行同時得到運行參數。那么,若要布局中試車間,該如何規劃設計,合景凈化工程公司就建設方案簡要如下,不同行業的中試車間各不相同,必須已業主方需求為主。

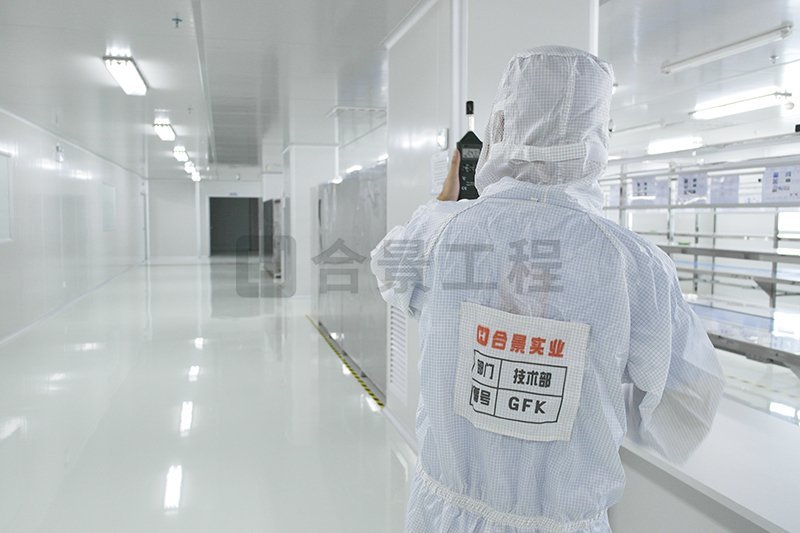

u=3222012024,2967477303&fm=253&fmt=auto&app=120&f=JPEG

       廠房中試車間在規劃設計前,需要尋找一個經驗豐富的潔凈車間工程EPC(一體化工程總承包)。比如,合景凈化工程公司于2001年成立于廣東東莞,歷經二十余年的發展,現業務已覆蓋全國,承接電子光學、新能源電池、生物制藥、醫療器械、食品化妝品等行業廠房無塵車間建設,并積累的眾多優質工程案例和長期為上市公司、百強企業的建設服務,特別是在華南地區,合景凈化屬于無塵車間建設領域標桿企業,品牌知名度和行業認可度非常高。擁有設計乙級資質,施工建筑總承包壹級資質,裝飾裝修壹級資質、機電安裝壹級資質等資質。工程前期規劃階段,能綜合業主方需求,快速且高水平的給出系統性的解決方案,并實施高標準高質量的廠房潔凈工程。下面合景凈化工程公司就中試車間的設備布置和管道布置的規劃設計簡述如下。

1、凈化車間中試車間的設備布置

       中試車間的設備布置規則和普通的廠房車間有很多相同的地方,合景凈化工程公司在考慮到中試車間的多功能性要求、品種類可能較多、產量、品類更新等問題方面,設計師會在前期場地勘探后,會依據業主方事實情況會采取可能的以下措施:

       a.適當?shù)仡A(yù)留定量的擴建空間,方便更換產品時需要增加或減少設備;

       b.設備布置時,注重設置起重裝置,為設備檢修、拆卸和移動位置做齊全的準備;

       c.仔細考慮相同或相似設備互換使用的可能性,相同的設備或操作步驟相似的設備盡量布置在同一區域,這樣可以減少挪動設備的工作;

       d.為方便以后重組生產線,方便設備的調整和移動,在設備穿過樓板或操作平臺的洞口時,盡量按照最大設備的尺寸設計預留適合的空間,并按最大設備的重量計算集中荷載;

       e.為了方便較大型號的設備進出,應在布置設備時考慮設備的運輸路線、安裝方式,在各層外墻上設置吊裝檢修門;

2、管道布置

       a.潔凈實驗室的管道布置應該統籌規劃,符合安全可靠、經濟合理、整齊美觀的要求,同時能夠滿足施工、操作、維修等方面的要求;

       b.為避免管線因?yàn)闊崤蛎浕蛘饎佣鴵p壞,在進行柔性設計時盡量利用管道的自然形狀吸收熱脹,做到自行補償;

       c.在管道布置方面,應做到“步步高”或“步步低”,減少氣袋、液袋或管道“盲腸”,特別是對于純凈水、固體、潔凈工藝物料、易于凝結的流體、粘度大的流體和腐蝕性凝液的管道,不可避免時應根據操作,檢修要求設置放氣管、排液管和切斷閥;

       d.與工藝物料相關的管道要盡量避免死角,并且要易于清洗;

       e.管道穿過建筑物的樓板、房頂或墻面時應加套管,套管與管道間的空隙應密封等。

5

       無塵車間中試車間在平面布局、潔凈區設置、設施設備、管道、HAVC、純化水系統、驗證文件系統方面都要滿足GMP規范。建成靈活、適應性廣、功能全、投資省的多功能符合GMP的中試車間,能夠提高產品研發能力,加速產品的工業化進程,提升企業的核心競爭力,這也是每一個企業所期盼的。所以在中試車間的規劃設計和建設方案中,除了以上列舉的設施設備布置和管道布置外,平面布局、潔凈區設置HAVC、純化水系統等專領域的建設更是由專業的團隊來建設為妥。
