電子光學制造類廠房精密生產車間潔凈區設計與技術標準

發布時間:2021-08-25
已有 9423 家企業看過

       電子、光學精密制造生產車間作為對生產環境最為嚴苛的制造工業大類,涵蓋了半導體芯片(晶圓)、3C鋰電池、pack、CCL電路基材覆銅板、PCB印制電路板、液晶屏及LED等各產業領域。由于電子光學產品在制造、生產過程中對室內空氣環境和品質的要求極為嚴格,對控制空間內的微粒和浮塵、環境的溫濕度、新鮮空氣量、噪聲、威震、防靜電等參數都作出了嚴格的規定。以保證產品的精確度和合格率。所以除了智能化生產設備和人員管理因素以外,電子光學精密生產車間的建設就肩負著把控產品質量的重大責任。

1584091256803991


       東莞市合景實業發展有限公司-合景凈化工程公司認為:以電子光學精密生產車間來說,無論是為了產品質量的提升而對現有廠房進行改造,還是由于市場需求而新建廠房以外。工業企業都會面臨項目籌建這個關乎市場生存、品牌周期的重大問題:從基建到配套裝修,從工藝到設備采購一系列繁煩復雜的項目流程。在這個過程中,籌建方最關心的應該是項目質量、合作流程管控、后期維護調試和綜合成本。針對這四個角度來說,找一家本土的設計、施工、鋼結構資質齊全,甚至從項目材料的潔凈板材、凈化門窗、風淋傳遞、燈光、FFU等設施都能獨立生產及一站式提供的潔凈工程集成服務商合作,承擔整個生產車間的設計裝修建設事宜為最佳(也就是我們業內熟知的EPC總包資質)。
       我們先來說說潔凈度之光電精密生產制造產業的重要性,這里面設計2個產業大類,有共性也有不同的部分。
光電產業,是制造光電元件,或采用光電元件為關鍵性零部件的設備、器具及系統的所有商業行為。劃重點,生產的產品就是光電行業的元件或零部件設備等。
       精密生產制造業,一般都離不開電子產業特別是自動控制專業,但精密制造又絕不局限于電子產業。而是廣泛分布于幾乎所有制造行業,是具有相似特點的多個行業的統稱,因?yàn)榻^大部分制造行業都需要提高其生產的精密度。當前以空客、波音為代表的航空器,以蘋果、三星電子為代表的通信電子,以通用、大眾為代表的汽車制造等,都需要大量的精密制造類產品。

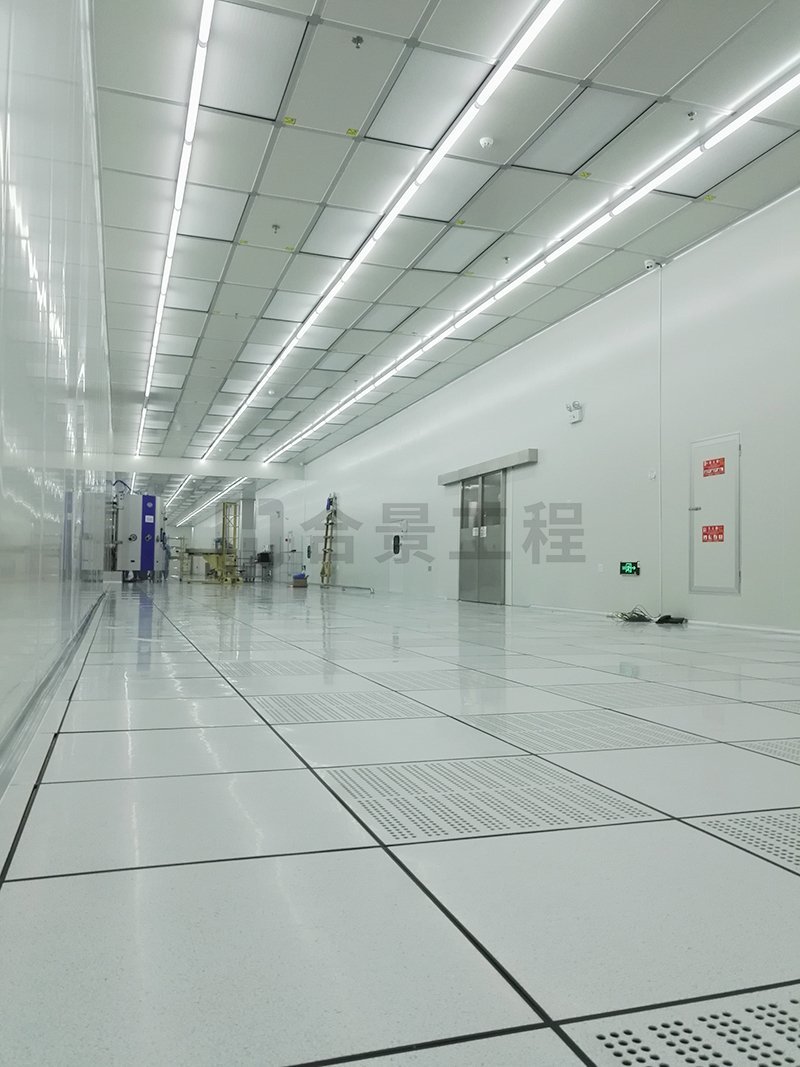

       光電精密生產制造產業的生產車間由潔凈生產區、輔助區、辦公區組成。潔凈車間又可以由百級、千級、萬級、十萬級、三十萬級區域組成。專業的工程設計師會結合企業的產品內容、生產工藝、技術設備、原輔料存儲環境及企業發展需求來規劃分區。所以看似標準化的車間建設,在不同公司和不同經驗的設計師筆下,會呈現不同的設計工藝作品。好的工藝設計能讓企業產能提升、能源節省、成本降低、投資更具性價比。

       例如在半導體集成電路生產的光刻工序中,大型潔凈廠房中一般選用微環境,把加工工藝核心區隔離,在微環境的隔離區內做到所規定的空氣潔凈度等級和環境控制規定(相對溫度、相對濕度、壓力,十級、百級、千級潔凈區),以保障作業區域內產品免被污染。

 1584085960430194

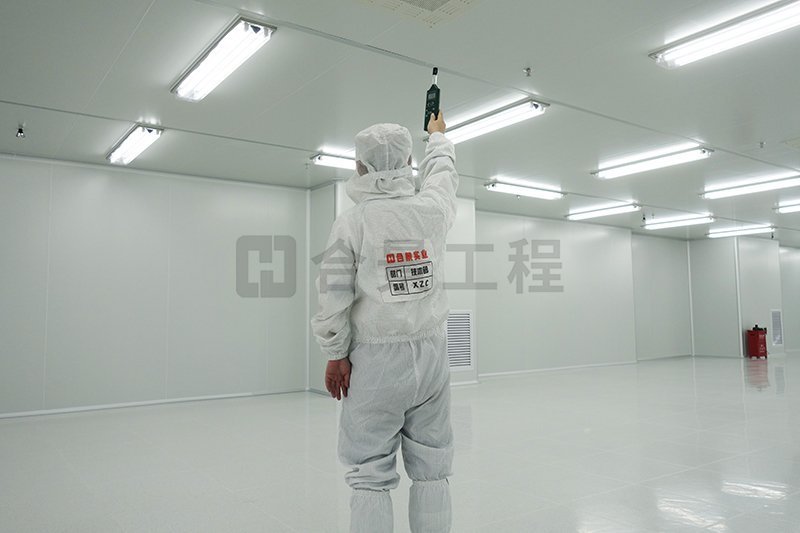

以光電精密生產制造產業中萬級潔凈車間為例:

設計依據:

1、《潔凈廠房設計規范》(GB50073-2013);

2、《電子工業沽凈廠房設計規范》 GB50472—2008

3、《沽凈廠房施工與驗收規范》 GB50591—2010

4、《采暖通風與空氣調節設計規范》(GBJ19-87);

5、《通風與空調工程施工及驗收規范》(GB50243-97);

6、《潔凈室施工及驗收規范》(GB50591-2010);


7、《金屬面巖棉、礦渣巖棉夾芯板》 JC/T869—2000

8、《建筑設計防火規范》 GB50016—2010

9、《潔凈廠房建筑構造》 08J907

以某公司提供的平面布置圖等有關技術參數要求(設計參數):

1、萬級潔凈車間溫度要求20℃~25℃

2、濕度要求45%~65%
3、潔凈要求10000級

乙方設計參數指標為:(面積不同、室內人員配置不同等,參數指標也不同,如下僅供參考)

1、潔凈室內的噪聲級(空態):不應大于65dB(A)。
2、潔凈室垂直流潔凈室滿布比不應小于60%,水平單向流潔凈室不應小于40%,否則就是局部單向流了。
3、潔凈室與室外的靜壓差不應小于10Pa,不同空氣潔凈度的潔凈區與非潔凈區之間的靜壓差不應小于5Pa 。
4、潔凈室內的新鮮空氣量應取下列二項中的最大值:補償室內排風量和保持室內正壓值所需的新鮮空氣量之和。
5、保證供給潔凈室內每人每小時的新鮮空氣量不小于40m3。

       達到既定環境潔凈度是通過各種手段共同完成的,平面設計方案、裝修材料 、系統建設中的通排風系統、暖通空調系統、凈化設備儀器等環節共同為之服務。
