飲料廠房潔凈車間布局設計與6點建設說明

發布時間:2022-03-21
已有 11573 家企業看過

       根據國家關于食品/飲料的生產許可細則與行業規范,對于食品/飲料的潔凈生產車間的環境進行控制達到千級、萬級、十萬級潔凈度標準,合景凈化工程公司以某飲料車間設計簡述相關建設改造方案,由于篇幅問題,這里不做過多闡述,具體需要了解更多,可聯系合景凈化工程師,方案如下。

一、食品/飲料廠房潔凈車間說明

       食品/飲料無菌潔凈車間較好能與外界隔離,不能穿行或受其他因素干擾。食品/飲料無菌潔凈車間的大小依需要而定,一般由更衣間、緩沖間、風淋室和操作間組成。更衣間放在外,主要供更換衣帽、鞋子等;緩沖間位于更衣間與風淋室之間,也可同時和幾個操作間相通;操作間放在內間,主要供產品灌裝,房間應不受日光直射,大小適當,高度適宜(具體根據生產設備的高度和業主方需求來確定)。潔凈間內頂部過高會影響紫外線的有效滅菌效果,墻壁應光滑無死角,以便清洗和消毒。食品/飲料無菌潔凈車間應為密閉式并保持車間靜壓差為正壓,設置空氣消毒用的紫外線燈、空氣過濾凈化器和恒溫裝置。

1625904085698957

二、建筑平面布置

       建筑平面設置應該屬建筑專業的專業范疇,由于食品/飲料無菌潔凈車間要求人、物分流,并要保持各潔凈操作間的靜壓梯度,因此,合景凈化工程公司在設計規劃時建筑平面要求具備以下幾點:

       1、各凈化操作間集中設置獨立前室為氣閘,氣閘室與各操作間同時相通,確保低潔凈區的空氣不向高潔凈區滲透。

       2、實驗室的人流經過更衣室更衣?lián)Q鞋→清洗間洗手→緩沖間→風淋室→各操作室。

       3、食品/飲料無菌潔凈車間物流由外走廊經過機械連鎖自消毒傳遞窗消毒后進入緩沖走廊后再經過傳遞窗進入各操作室。

三、關于車間的結構

       根據《潔凈廠房設計規范》車間的墻體和吊頂必須采用不產塵、不積塵表面平滑的材料施工,并且不能在車間中存在死角。采用凈化廠房施工專用彩鋼板,基板頂板采用寶鋼0.4的鋼板,芯材密度達到14kg/m3,鋁材采用華聯專用鋁型材,為提高凈化間的使用壽命,且達到美觀大方的效果,所有鋁型材進行電泳處理。

四、關于車間的地面

       地面采用溶劑型環氧樹脂,強度C20以上,表面密實,無起沙、空鼓、裂縫。顏色艷麗,防靜電性能恒久不變,可承受中等以下載荷,耐高溫。在滿足使用的基礎上,可以起到裝飾的作用,耐磨、耐洗刷、防塵、防滑、性能優良,顏色和光澤均勻一致。

五、通風空氣凈化設備

       潔凈廠房設計,按照規范要求,設計一送回風系統。機房設在廠房頂側(根據實地情況,可采用單元式凈化系統的,不用設機房),各送回風循環風管在技術夾層內與空調機組連接成系統。送回風管道采用優質鍍鋅鋼板,經風閥軟連接。鍍鋅鋼板風管現場制作。

1

六、潔凈間照明工程

       潔凈區應采用吸頂式凈化燈具,非潔凈區采用普通熒光燈。設計各房間內照明,紫外燈獨立控制,并均由電氣控制箱控制,再由總配電柜集中控制;室內照明均采用密閉照明燈組;插座盤均采用嵌入式;室內無明線敷設。

       1、食品工業對人員、物料的動線有明確的規定,不可交叉流動,物料流動需設置專用的物料傳遞口或傳遞門;人員流動需走專用的人員通道。

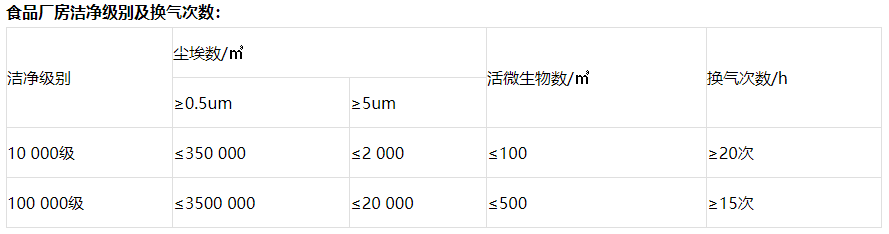

       2、按照生產工藝和衛生、質量要求,劃分潔凈級別,具體級別及要求:

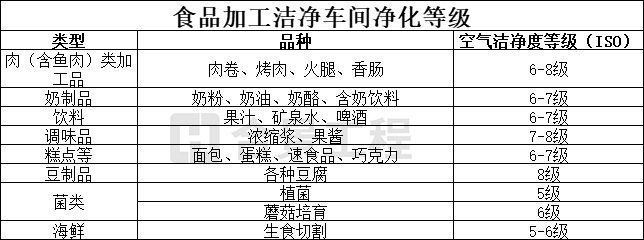

食品加工潔凈等級標準

QQ截圖20220321100030

       3、對液體加工車間,需特別注意沖洗導致的污漬殘留于安裝鋁型材內,夏天產生霉臭,需做特別處理。

       4、人員洗手龍頭須非手動式(感應、腳踏或手襯式),生產車間進口必要時需設工作靴消毒池。
