電子廠房潔凈車間設計規劃的思路要求 合景凈化工程師方案推薦

發布時間:2023-05-08
已有 5924 家企業看過

 電子潔凈廠房的建筑規劃必須適應新時代的需要,以促進電子工業的發展。那么,電子潔凈廠房的建筑規劃有哪些難點?下面,合景凈化工程公司就電子潔凈廠房規劃設計方面進一步闡述對應觀點。

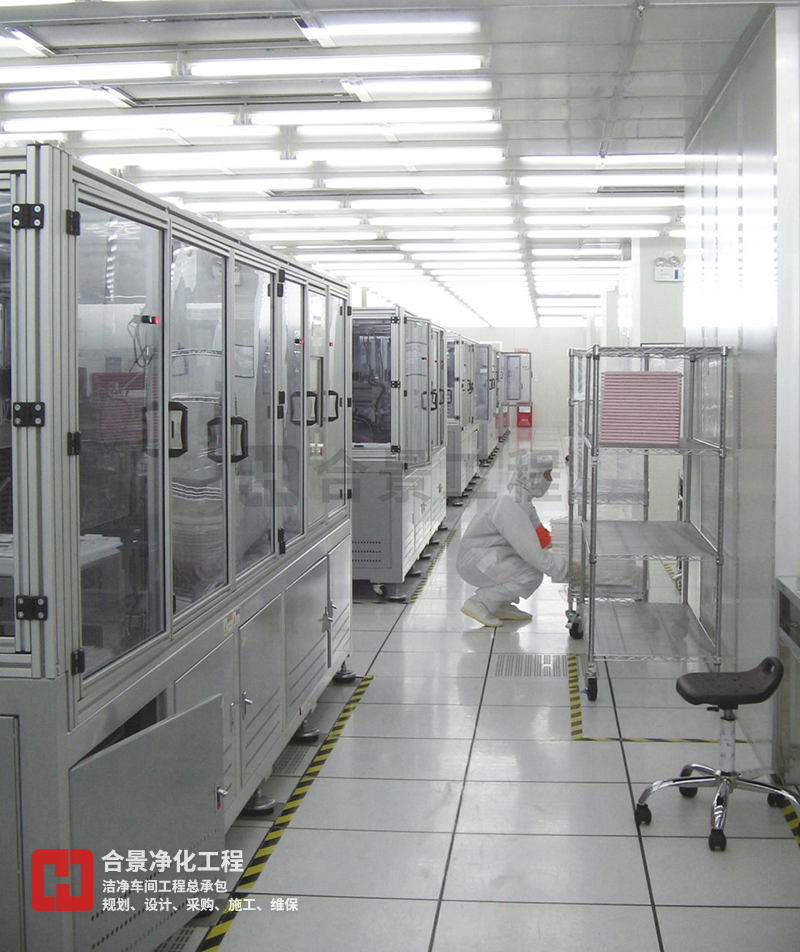

電子廠房無塵車間

合景凈化工程公司的潔凈項目完工實拍

  1、電子潔凈廠房防火分區規劃

  防火分區由具有一定耐火性的分隔構件劃分,在一定時間內可以阻止火勢蔓延。潔凈廠房的建筑防火分區合景凈化工程師建議應考慮以下幾個方面:

  1)潔凈室為了保證廠房的潔凈度,避免開窗形成封閉空間,保證氣密性。結果火災發生后大量濃煙令人窒息昏厥,外墻無窗的室內火情難以發現,不利于疏散和撲救,所以《潔凈廠房規劃規范》GB50073-2013第5.2.10條明確規定:潔凈車間同一層的潔凈室外墻應設置門窗,供消防人員出入車間潔凈室當門窗間距大于80m時,應在外墻適當部位設置專用消防通道!《建筑規劃防火規范》GB50016-2014第7.2.第五條提出了更嚴格的要求:供消防救援人員進入的窗戶的凈高和寬度不應小于1.0m,間距不應大于20m,每個防火分區不應少于2個。

  2)潔凈車間配有人員凈化、對于物料凈化設施來說,各個生產區域的潔凈度水平較差,導致建筑內部的分區復雜,建筑內部的布局曲折工人通常通過曲折的路線進出,增加了疏散路線上的障礙,延長了安全疏散的距離和時間。 《潔凈廠房規劃規范》第5期.2.8條明確規定:安全出入口應分散,從生產現場到安全出口不應有曲折的人員凈化路線,并設置明顯的疏散標志!

  3)當潔凈車間的設備密封良好,并設有氣體或可燃蒸汽報警裝置和滅火裝置時,應按丙類設防??梢钥闯?,電子潔凈廠房為丙類建筑。合景凈化工程師認為根據其火災特點,為了保護財產、人身安全,嚴格控制潔凈廠房的耐火等級,《電子工業潔凈廠房規劃規范》[5]GB50472-2008第6.2.1條明確規定:潔凈廠房的耐火等級不應低于二級。隨著潔凈廠房面積的不斷增加,與生產工藝無法分離,防火分區面積大大超過《建筑規劃防火規范》《電子工業潔凈廠房規劃規范》的規定:丙類生產的電子工業潔凈廠房的潔凈室,在關鍵生產設備中設置火災報警和滅火裝置,在回風流中靈敏度小于0.01%ob/m,各防火分區的最大允許建筑面積可根據生產工藝要求確定!電子潔凈車間多為立式單向流動潔凈室潔凈室的生產區和下層工藝夾層由多孔活動地板和華夫板分隔,作為空氣流通的空間因此,根據其結構特點和用途,上下工藝夾層和潔凈生產區可作為同一防火分區。除潔凈區外的其他設備支持區的防火分區面積按《建筑規劃防火規范》規定的丙類廠房各防火分區的最大允許建筑面積確定。

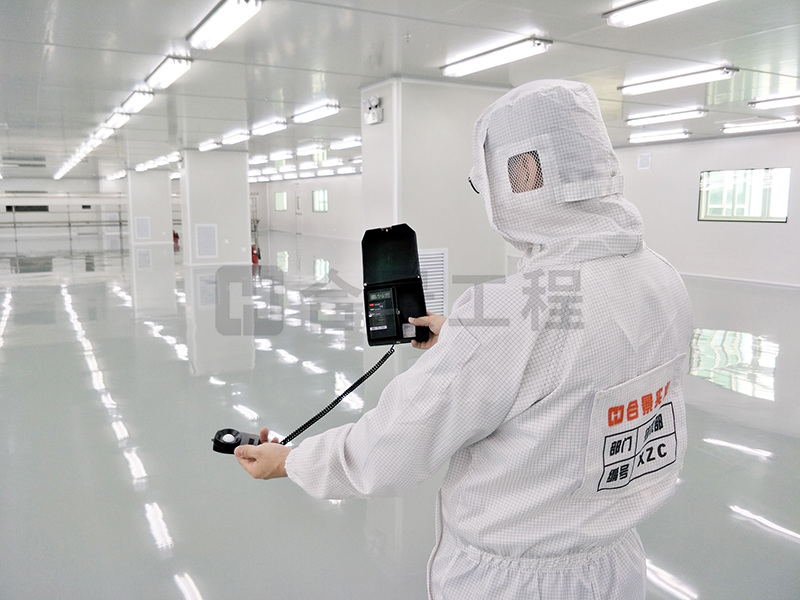

電子廠房無塵車間

合景凈化工程公司的潔凈項目完工實拍

  2、電子潔凈廠房的安全疏散規劃

  安全疏散規劃是防火規劃的重要組成部分萬一發生建筑物火災,為了避免建筑物內的人被燒傷、煙霧中毒和房屋倒塌已經造成人員受傷,需要盡快撤離,室內物資也要盡快搶救?!?a href="http://hardtofindfoods.com/tag/522" target="_blank">電子工業潔凈廠房規劃規范》規定潔凈廠房安全出口的設置應滿足以下要求:

  1)每一生產層、每個防火分區或每個潔凈室的安全出口數量應符合《潔凈廠房規劃規范》中的相關規定。

  2)安全出口應分布并配備明顯的疏散標志;安全疏散距離應符合《建筑規劃防火規范》的規定!安全疏散的門應向疏散方向開啟,并設置觀察玻璃窗。

  3)丙類生產的電子潔凈車間,關鍵生產設備和回風流設有火災報警和滅火裝置,靈敏度小于0.01%ob/m高靈敏度火災早期報警探測系統,其安全疏散距離可根據工藝需要確定,但不得大于第2款規定的安全疏散距離的1.5倍。由于生產工藝和設備量大,這類車間、連續性生產、自動變速器等因素使得廠房內任意一點到安全出口的距離很難達到《建筑規劃防火規范》的規定;廠房內操作人員少,人員密度極低,人員流動和巡邏。因此,《電子工業潔凈廠房規劃規范》規定在滿足要求的前提下,可根據工藝要求確定安全疏散距離,但不得大于《建筑規劃防火規范》規定的安全疏散距離的1.5倍。這個疏散距離是廠房內任意一點到最近的安全出口的距離,要考慮緊急情況下人員疏散的實際步行距離!此外,防火分區和疏散圖應標明消防救援出口,消防救援出口的規劃應符合國家標準的相關規定。

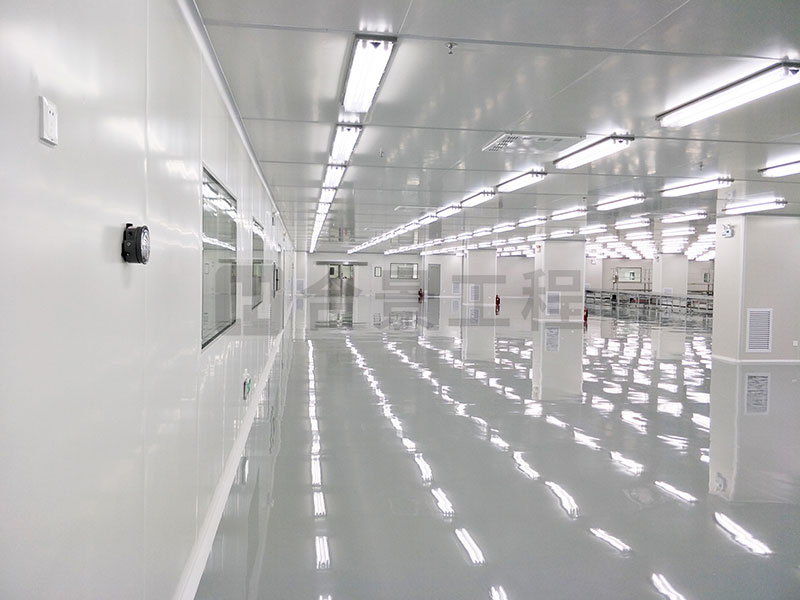

電子廠房無塵車間

合景凈化工程公司的潔凈項目完工實拍

  3、電子潔凈車間的潔凈度規劃

  潔凈廠房規劃中如何控制潔凈度,合景凈化工程師提醒各位甲方,對于建筑規劃尤為重要。針對潔凈室污染中顆粒的主要來源,分析了潔凈度控制的途徑。

  1)人員凈化的流線。潔凈車間的人員凈化應遵循由外向內逐步凈化的原則生產人員通過大堂換鞋換大衣后進入準潔凈區,準潔凈區的潔凈服經過風淋室后進入潔凈生產區在平時的建筑規劃過程中,需要嚴格遵循人員凈化的流線,避免因人員行走路線顛倒而造成交叉污染。

  2)物料保證潔凈度。潔凈室設備和材料的出入口應獨立設置,不應與人員出入口混設移入潔凈室的設備和材料在進入潔凈室前應進行凈化處理建筑規劃中應考慮材料凈化室,材料凈化室與潔凈區之間應規劃氣閘室或傳遞窗凈化后的物料將通過氣閘室或傳遞窗進入潔凈區,以保證物料移入時潔凈室的空氣潔凈度不受影響。

  3)確保封套系統的密封性。減小結構間隙,增強間隙結構的氣密性。除了控制潔凈室的塵粒,選擇室內裝修材料和室內裝修做法也很重要潔凈廠房潔凈區的裝修材料不應使用釋放對電子產品有影響的物質的材料材料表面應無塵無塵,結構規劃盡量減少磕碰!另外,合景凈化工程師認為,由于很多裝修材料都是高分子合成材料,在生產過程中容易產生靜電,給清潔生產帶來很大的危害,所以在裝修規劃中,尤其是地面規劃中要考慮消除靜電的有效措施。同時,墻面與地面相接的地方,為避免灰塵堆積,潔凈區裝修應采用弧形踢腳。

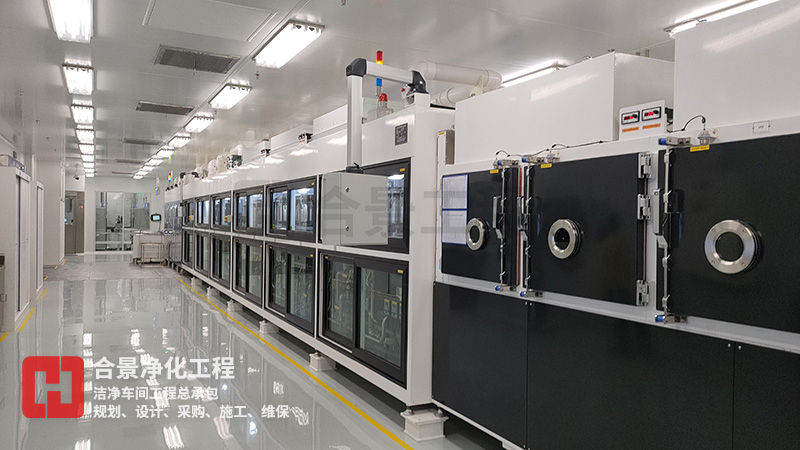

電子廠房無塵車間

合景凈化工程公司的潔凈項目完工實拍

  盡可能在規范要求下合理布置工藝流線,合理劃分防火分區,設置消防通道!

  綜上所述,合景凈化工程公司工程師在以往的電子廠房規劃設計期間,除了需滿足甲方的需求之外,以工程建設專業的角度要切合清潔生產的要求,保證電子潔凈廠房規劃中清潔生產所需的潔凈度、溫度和濕度等,還涉及到供暖和通風、氣體動力、電氣、給排水等專業的系統規劃,其次,結構專業考慮防止微振的控制措施也很重要每個潔凈車間的規劃需要各學科之間的密切合作。
